홈네트워크 및 메시 네트워크(Mesh Network)를 구축하기 위해 통신함에 유선공유기를 연결하려고 하였지만 간단하게 해결될 것 같지 않다.
이전 포스팅 링크 : https://ssagoon.tistory.com/23
[홈네트워크#1] 집에서 Wi-Fi가 안 터지는 곳이 있다면? Wi-Fi Mesh 공유기 구매
작년 이맘때쯤 이사를 오고 약 1년이 지났다. 집에서 사용하는 무선기기나 조금씩 늘어나면서 각 방의 Wi-Fi 음영 구역이 생겨 영상을 시청하거나 연결해둔 ioT기기들이 연결이 끊기는 문제가 생
ssagoon.tistory.com
통신단자함 파헤치기
통신단자함 내부를 열어보니 원텐블럭(110 Blcok), 동축케이블 분배기, 220V 콘센트로 구성되어 있다.
오래된 건물에 비하면 아주 수월하게 작업을 할 수 있지만 최신의 신축 아파트들 통신단자함 내부에 비하면 조금의 작업이 필요한 상태다.
단자함 내부 유선공유기 설치

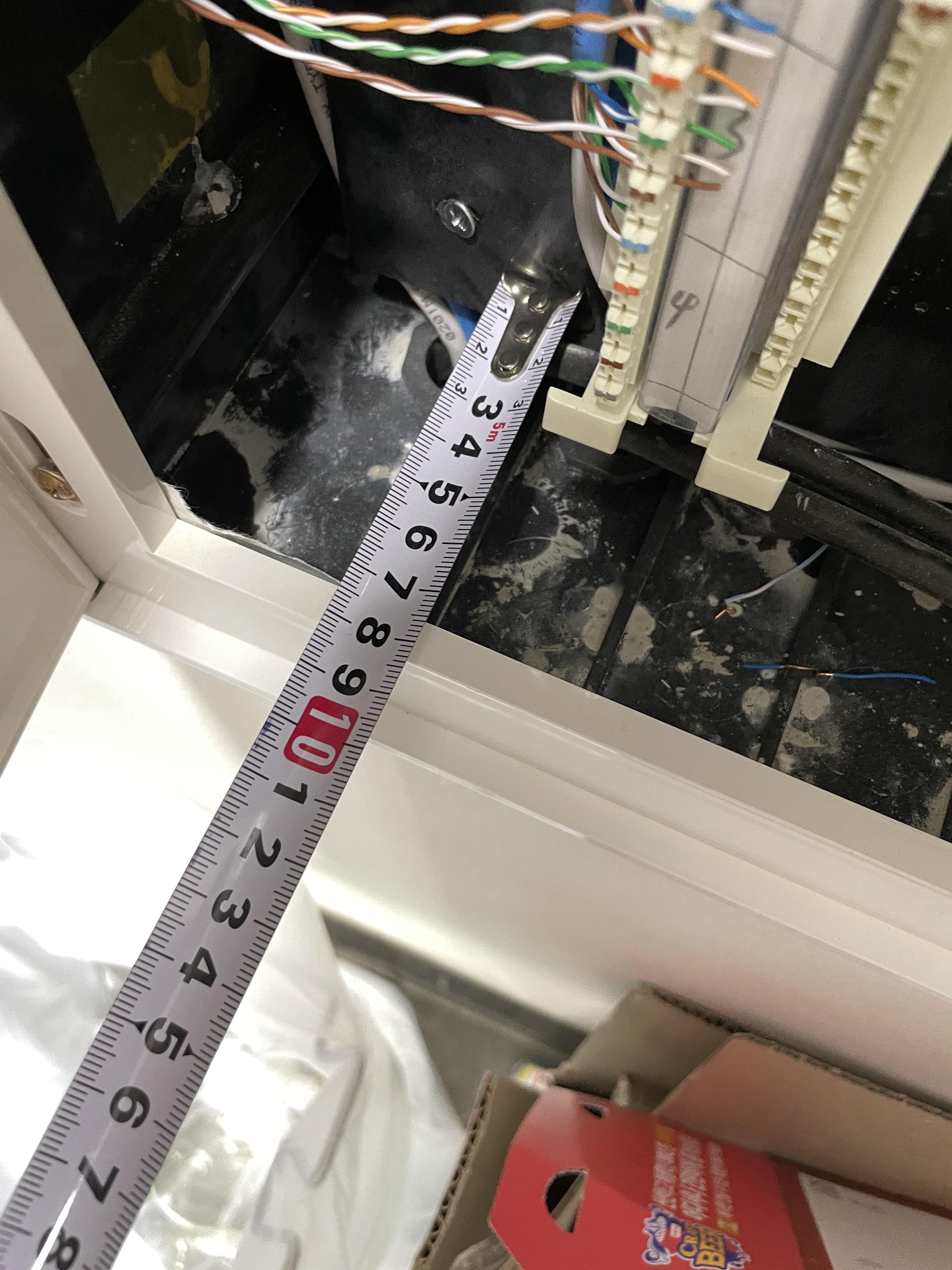

일단 단자함 내부에 유선공유기 설치될 공간이 확보되는지 확인한다.

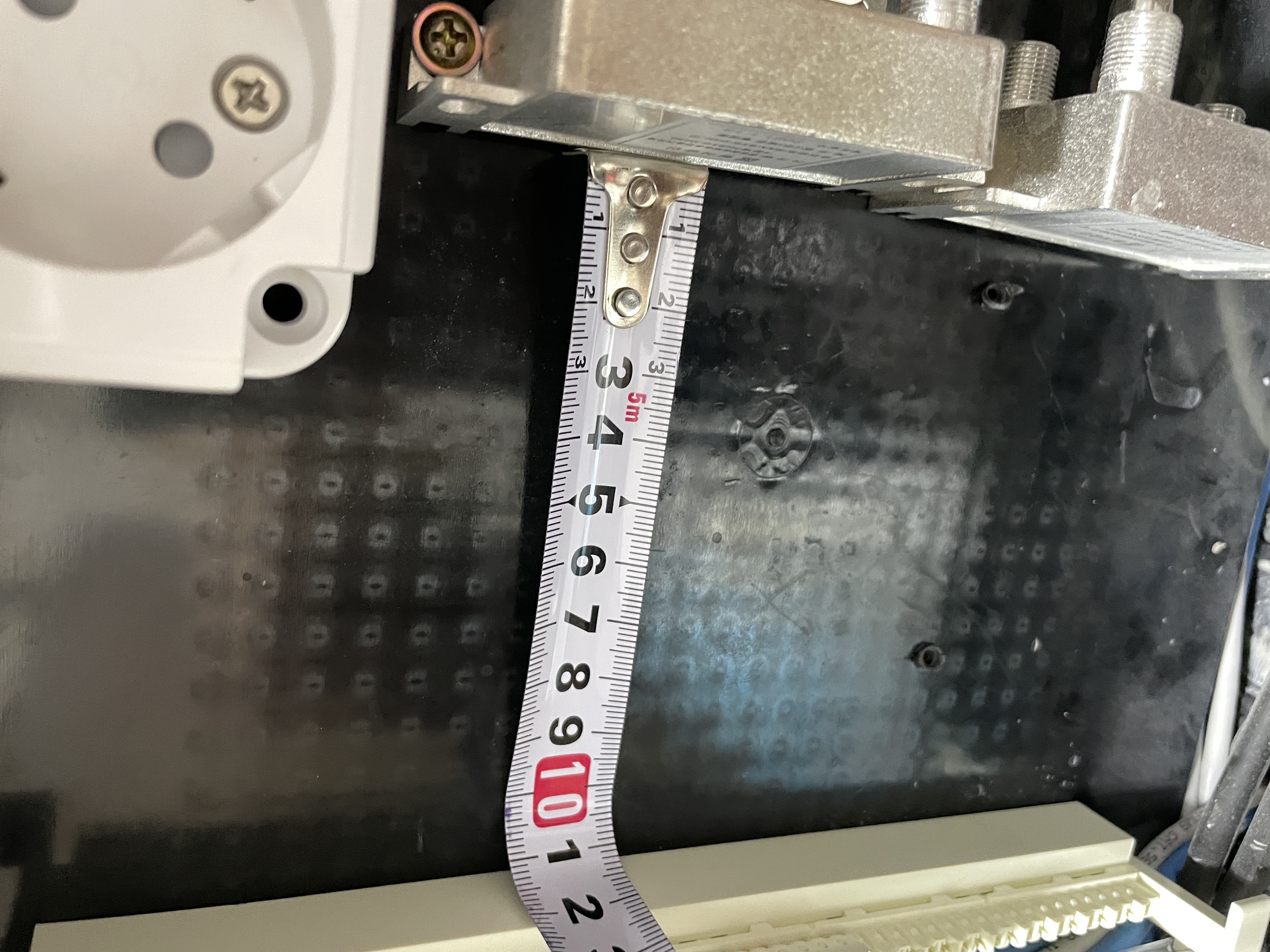

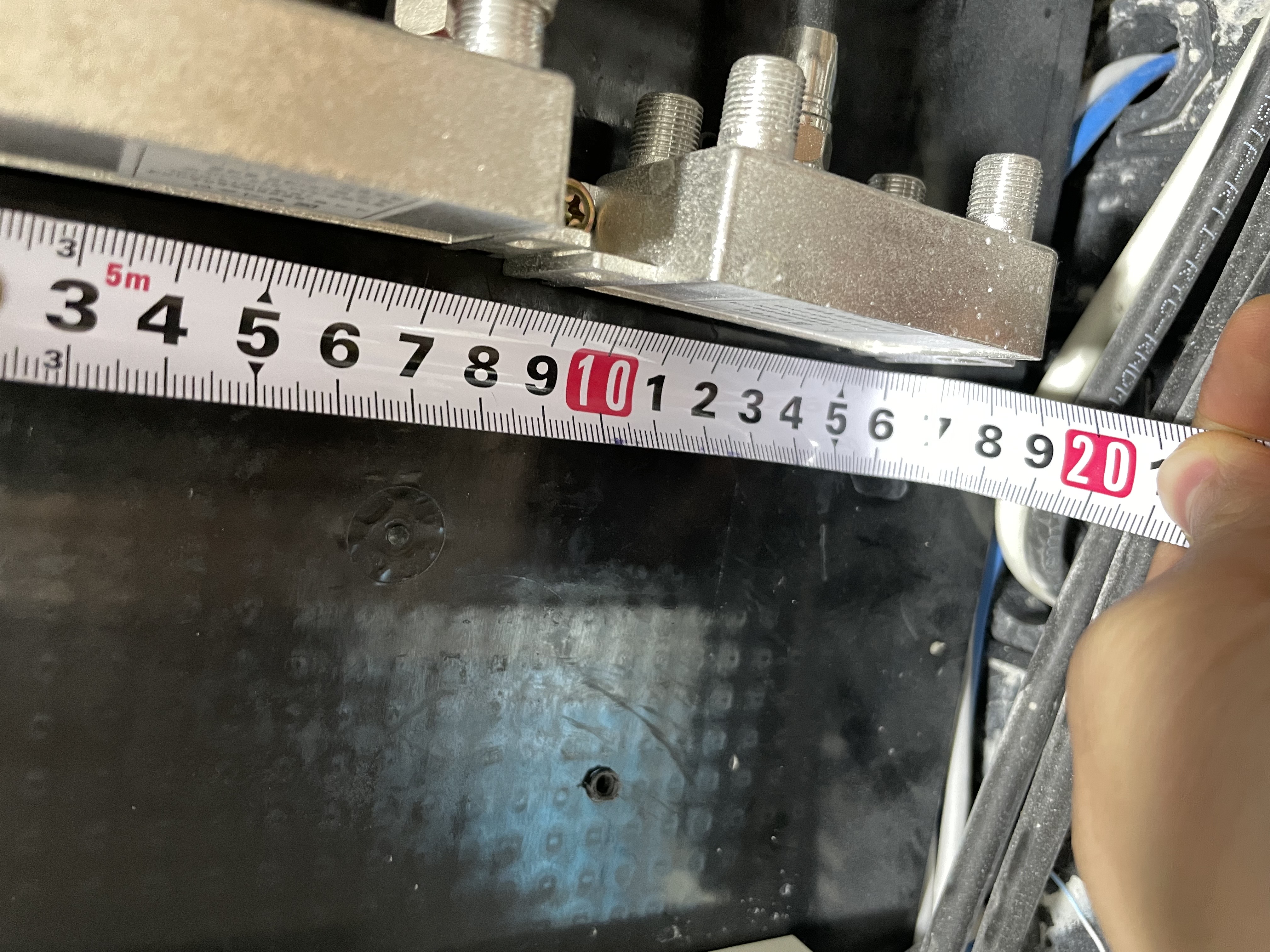

여유공간을 확인하니 대략 110mm * 170mm * 70mm 정도가 된다.
통신함 내부에 유선공유기를 설치하기에는 공간이 조금 부족하다
설치 할 유선공유기 ipTIME T5004 제원 106mm * 163mm * 25mm 를 확인했을 때 장착은 가능하지만 DC 전원 케이블과 LAN 케이블을 장착했을 때 설치가 어려울 것 같아보인다.
십자드라이버를 이용해 동축케이블 분배기를 우측으로 옮겨준 후 유선 공유기를 얹어보았다. 전동드릴을 사용하면 좋고 없다면 수공구로도 옮길 수 있다.
ipTIME T5004 유선공유기를 살짝 얹어서 자리를 잡을 수 있는지 확인해본다. 이제 설치할 수 있는 환경은 모두 파악했다.

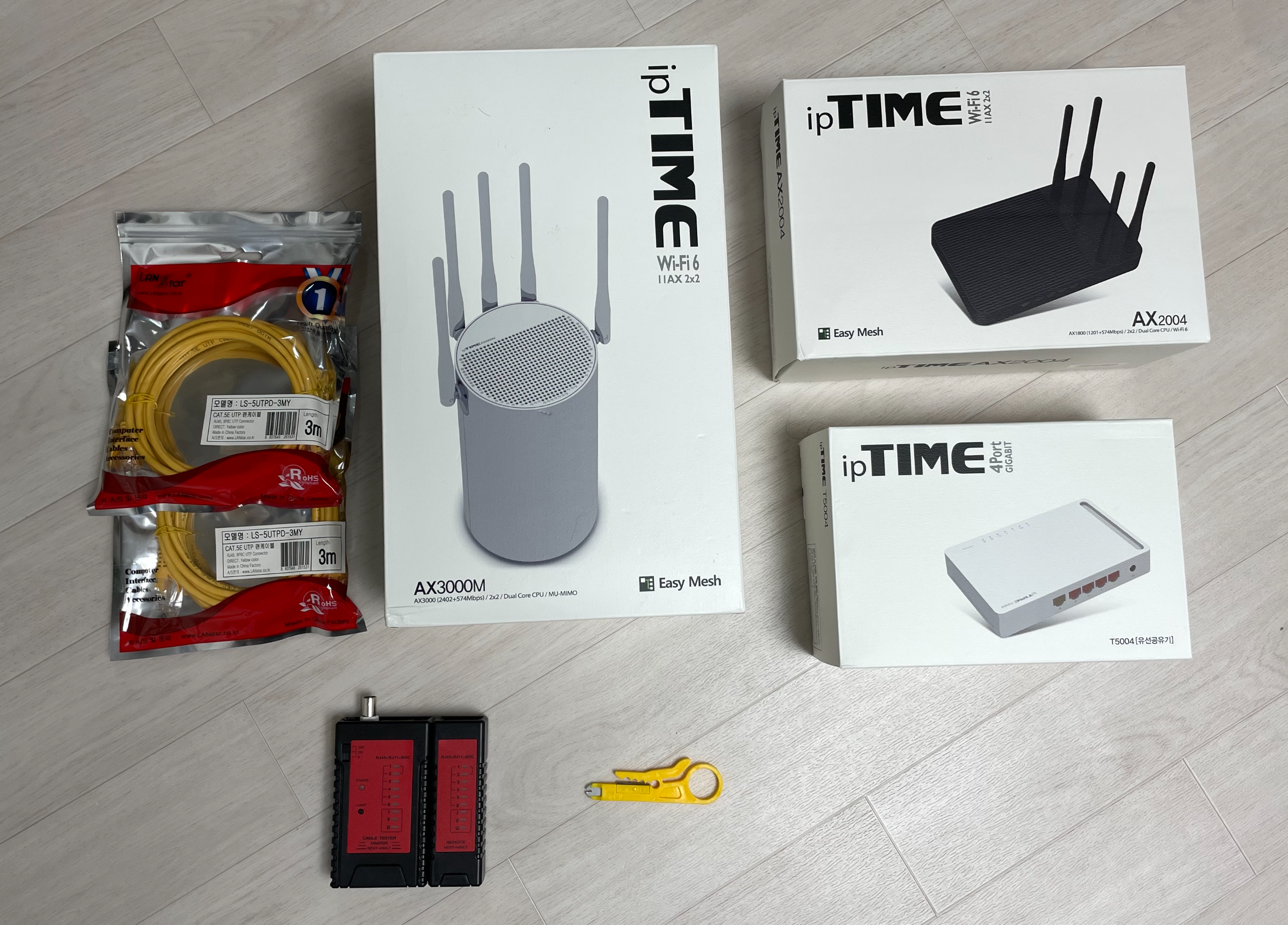

구매한 장비들
- ipTIME T5004 유선공유기 - 42,900원
- ipTIME AX3000M 유무선공유기 - 69,500원
- ipTIME AX2004 유무선공유기 - 53,900원
- 랜 테스터(와이어 트래커, 케이블 트래커 등) - 8,650원
- 와이어 스트리퍼(간이 펀치 다운 툴, 간이 랜케이블 탈피기 등) - 1,470원
- CAT.5e 랜 케이블 3개 - 총 3,150원
모두 온라인에서 구매했고 총 179,570원 지출했다.
랜 테스터, 스트리퍼 등 구매할 때에는 좋은 것을 구매할 이유가 없다. 나는 전문가도 아니고 이 공구는 오늘 단 하루 사용하고 별 일이 없다면 다시 꺼내 쓸 일도 없을 것이다.
원텐블럭(110 Block) 케이블 설치
보통은 랜 케이블과 RJ45 커넥터를 구매하여 설치하는 것이 보통이고 정석이지만 소량으로 구매하는 것이 랜 케이블을 구매하는 것보다 더 비싸고 효율이 떨어진다.
기성품 LAN Cable을 잘라 쓰자

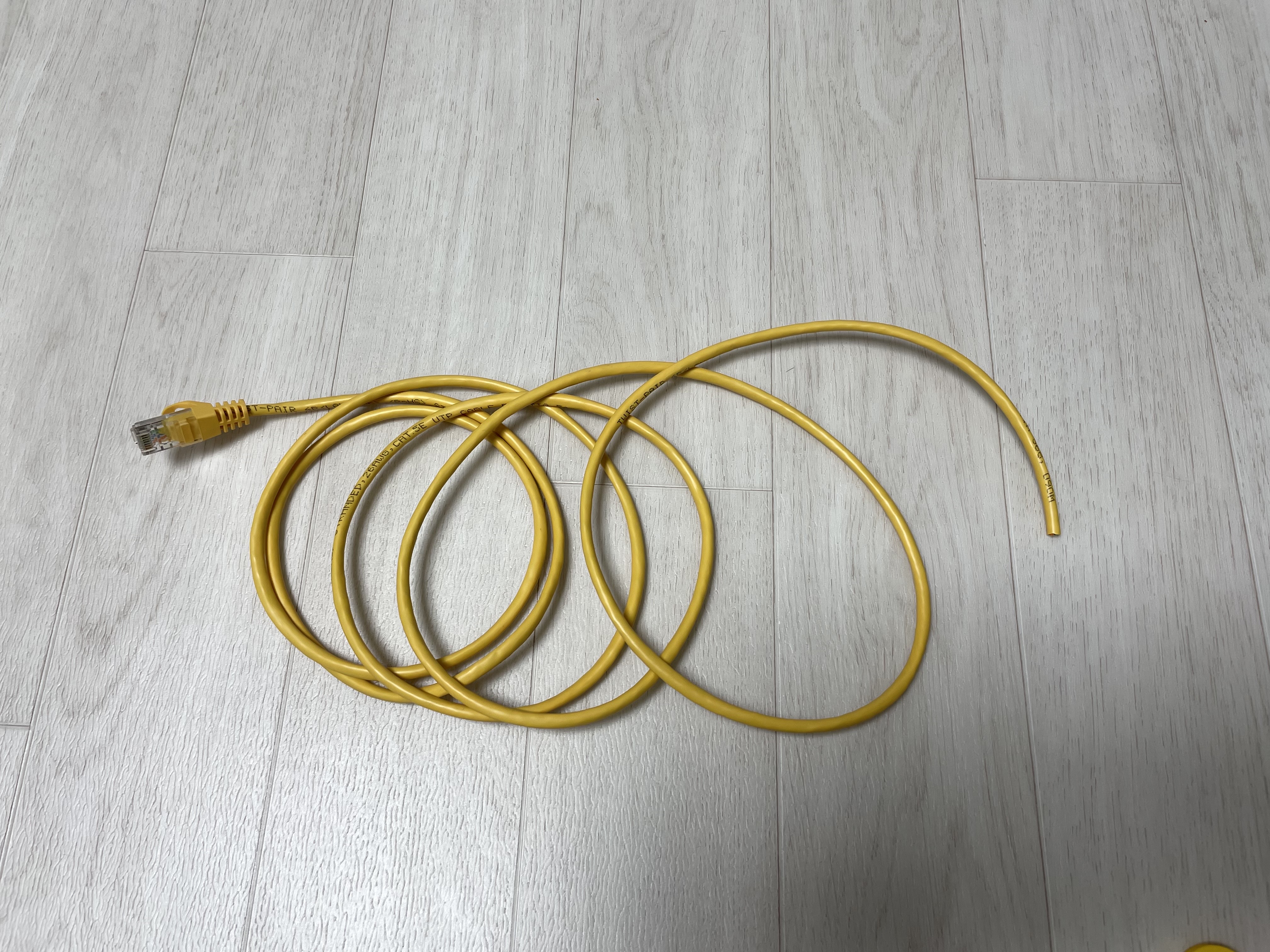

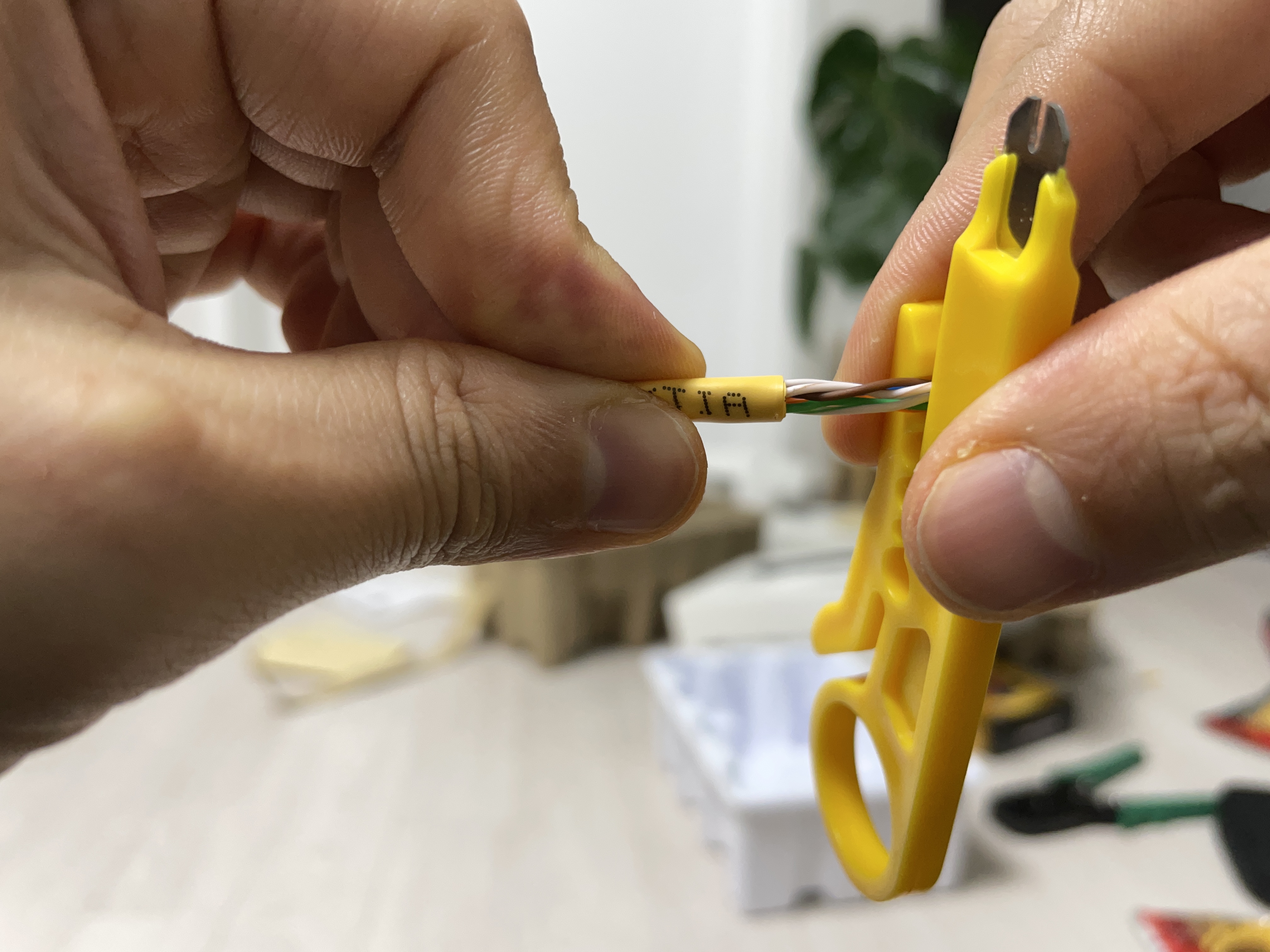

랜 케이블을 길이에 맞게 잘라준다. 이렇게 반으로 자르면 한쪽은 RJ45 커넥터가 달려 공유기에 연결하고 반대쪽은 원텐블럭에 8가닥을 연결 할 수 있어 저글링 마냥 2개 케이블로 사용할 수 있다.
방과 유선공유기에 연결할 만큼 케이블을 준비해준다. 케이블의 길이는 공유기와 원텐블럭 사이 깔끔하게 정리할 수 있는 길이로 잘라주면 보기에 좋다.

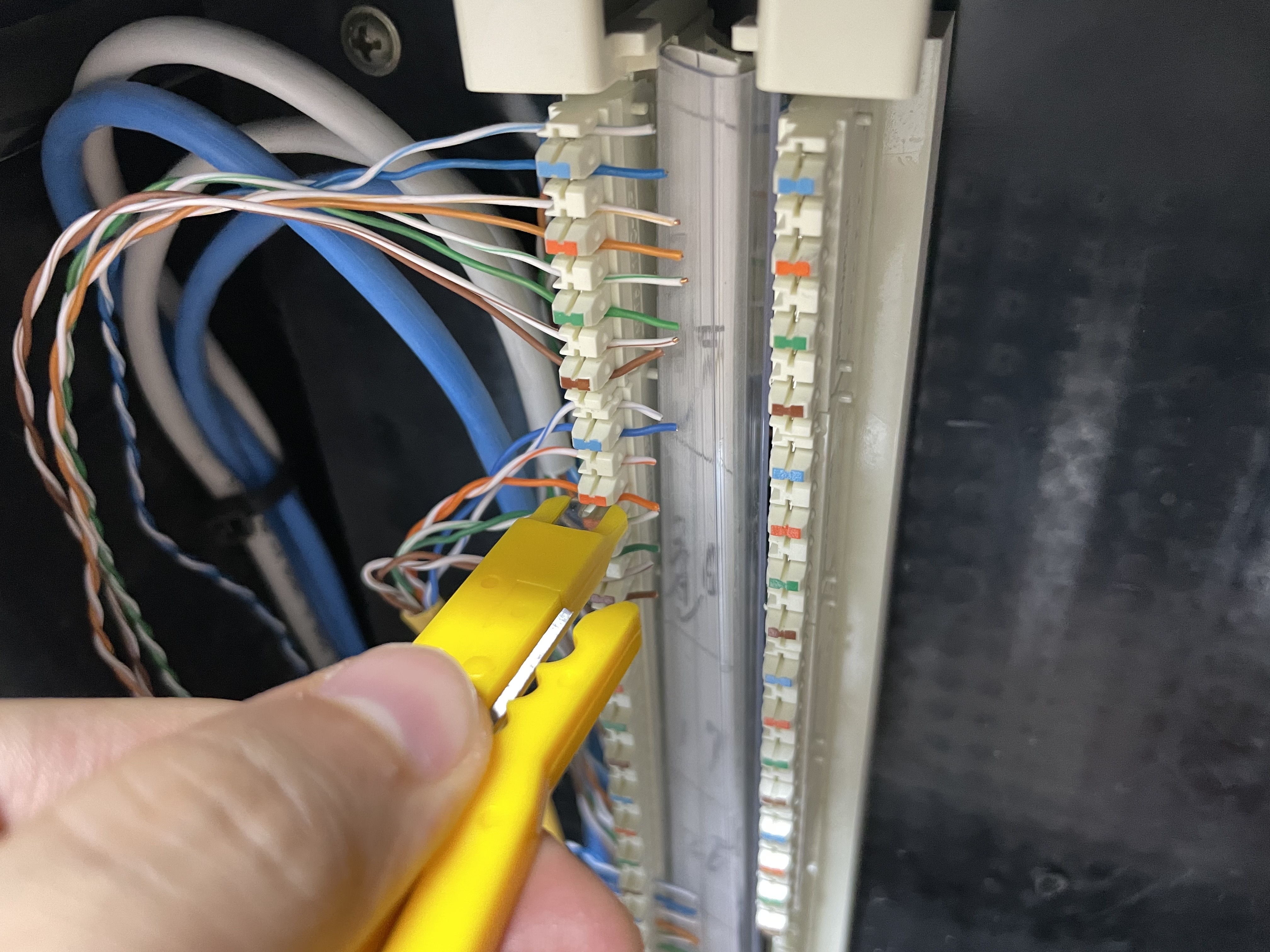

원텐블럭에 펀치다운툴을 이용해 렌 케이블을 연결해준다. 간혹 규모가 작은 건물이나 오랜된 건물에는 어떤 방으로 연결되는지 표시가 되지 않는 경우가 있다. 우리집도 총 국선 2개, 1~8번 포트만 적혀있고 어떤 방으로 연결되는지는 알 수가 없었다.
랜 테스터(와이어 트래커) 이용하여 원텐블러과 연결된 방 찾기
우리집을 기준으로 1~8번 포트가 각 방으로 연결되는 포트이지만 어떤 방으로 연결되는지는 알 수가 없었다. 이때 랜 테스터를 이용하여 큰 어려움 없이 어떤 방에 연결되었는지 확인할 수 있다.
- 랜 테스터(와이어트래커) 1쌍
- 랜 케이블 1개
- 원텐블럭에 연결된 랜 케이블 1개
이렇게 준비하여 원텐블럭에 랜 테스터 송신기를 물려준다.
위와 같이 연결 한 후 랜 테스터 수신기를 들고 각 방의 랜 포트에 꽂아 본다.

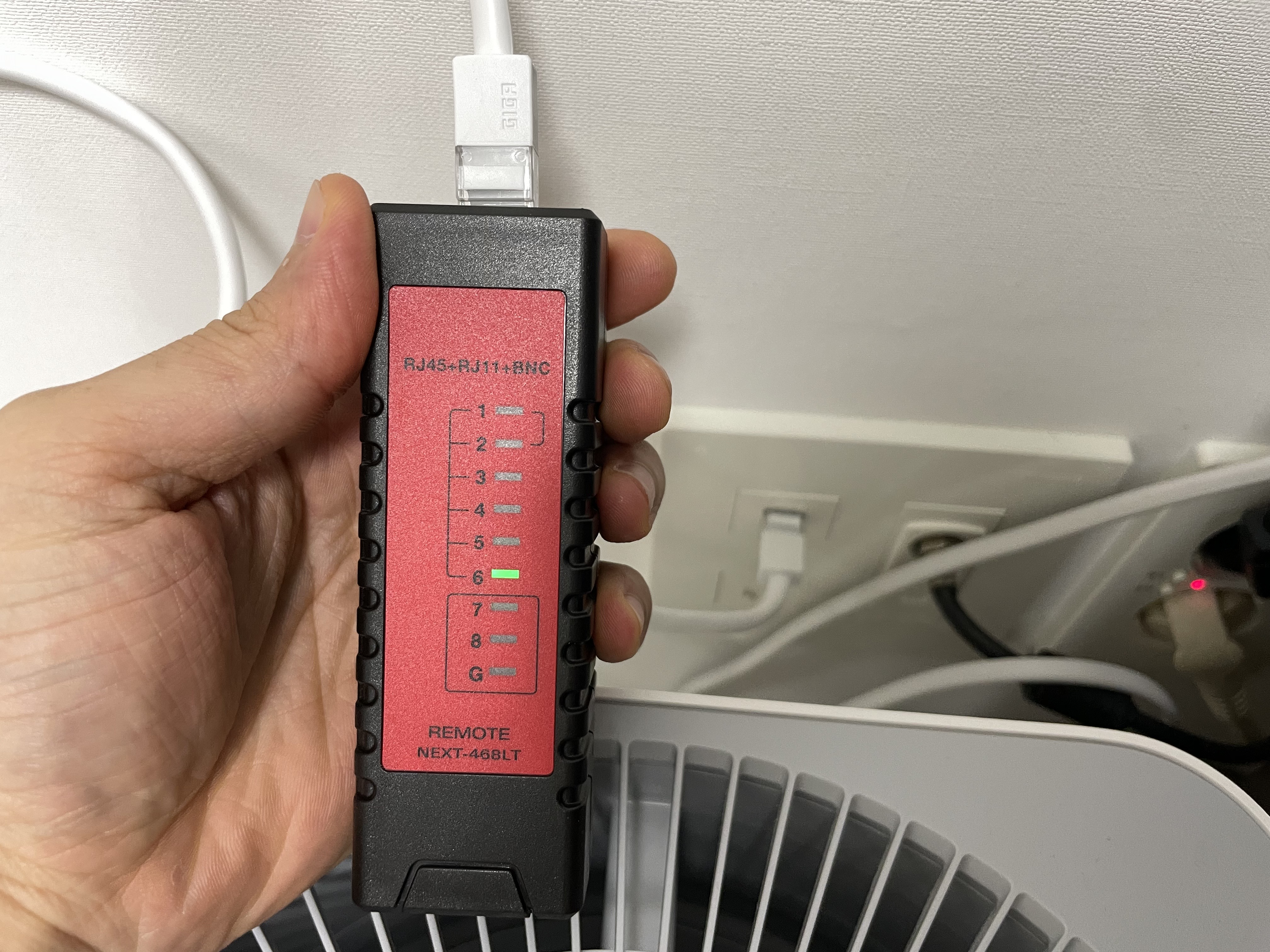

송신기 전원을 켜둔 상태라면 1번부터 8번까지 LED가 순차적으로 점멸되며 랜 케이블의 8가닥이 모두 정상적으로 연결되었는지 확인 할 수 있다.
통신단자함에 모든 포트를 이런 방식으로 점검하고 필요한 방을 찾거나 메모를 해둘 수 있다.
위 작업을 필요한 포트마다 모두 반복해준 후 유선공유기를 설치한다.
우리집 기준으로 포트 구성은 아래와 같이 되어있다.
- 1,2번 포트 안방
- 3,4번 포트 컴퓨터방
- 5,6번 포트 거실
- 7,8번 포트 옷방
이렇게 연결되어 있어 각 방의 홀수번 포트에 연결해주었다. 홀수번 포트는 각 방 단자함의 상단포트와 연결된다.

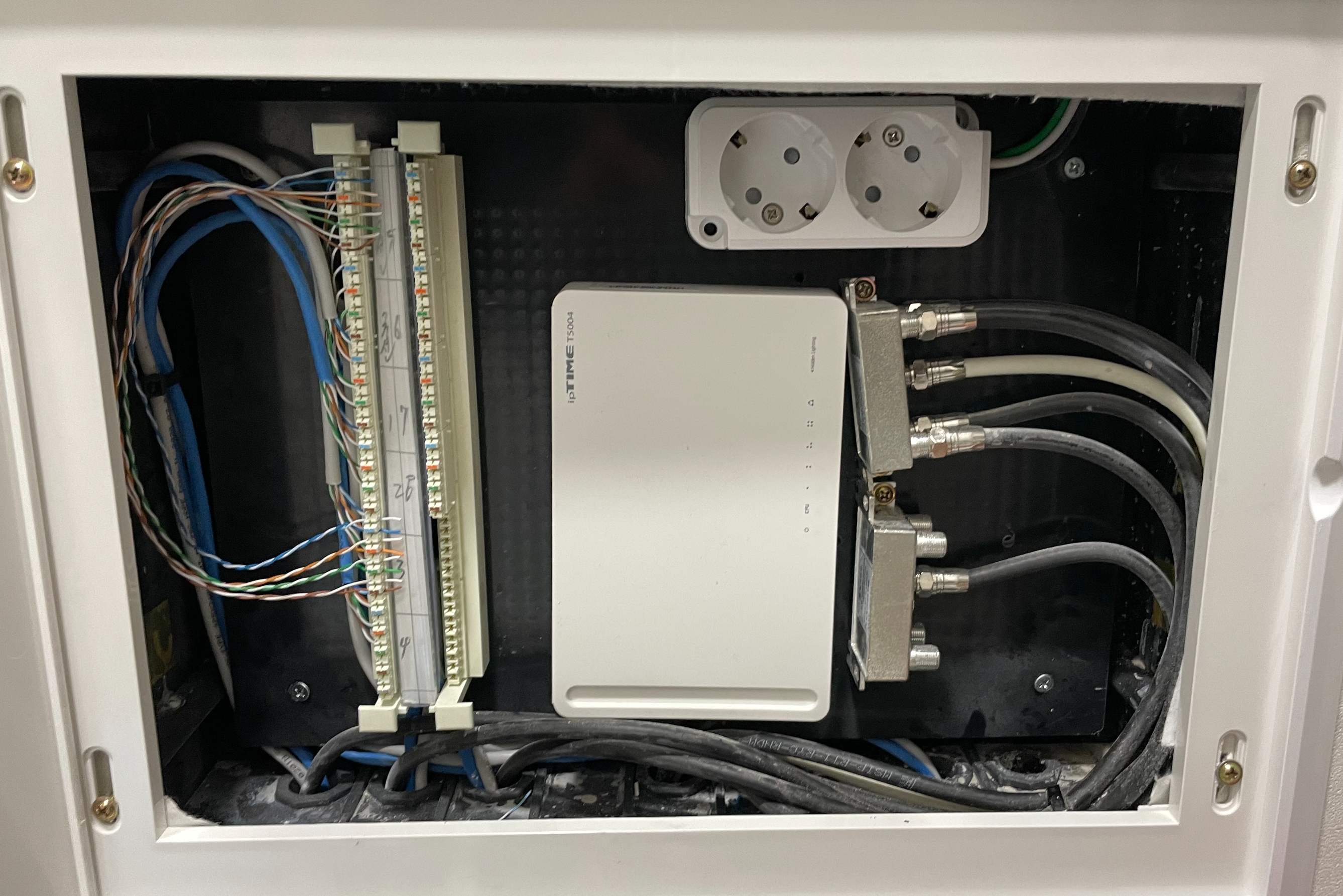

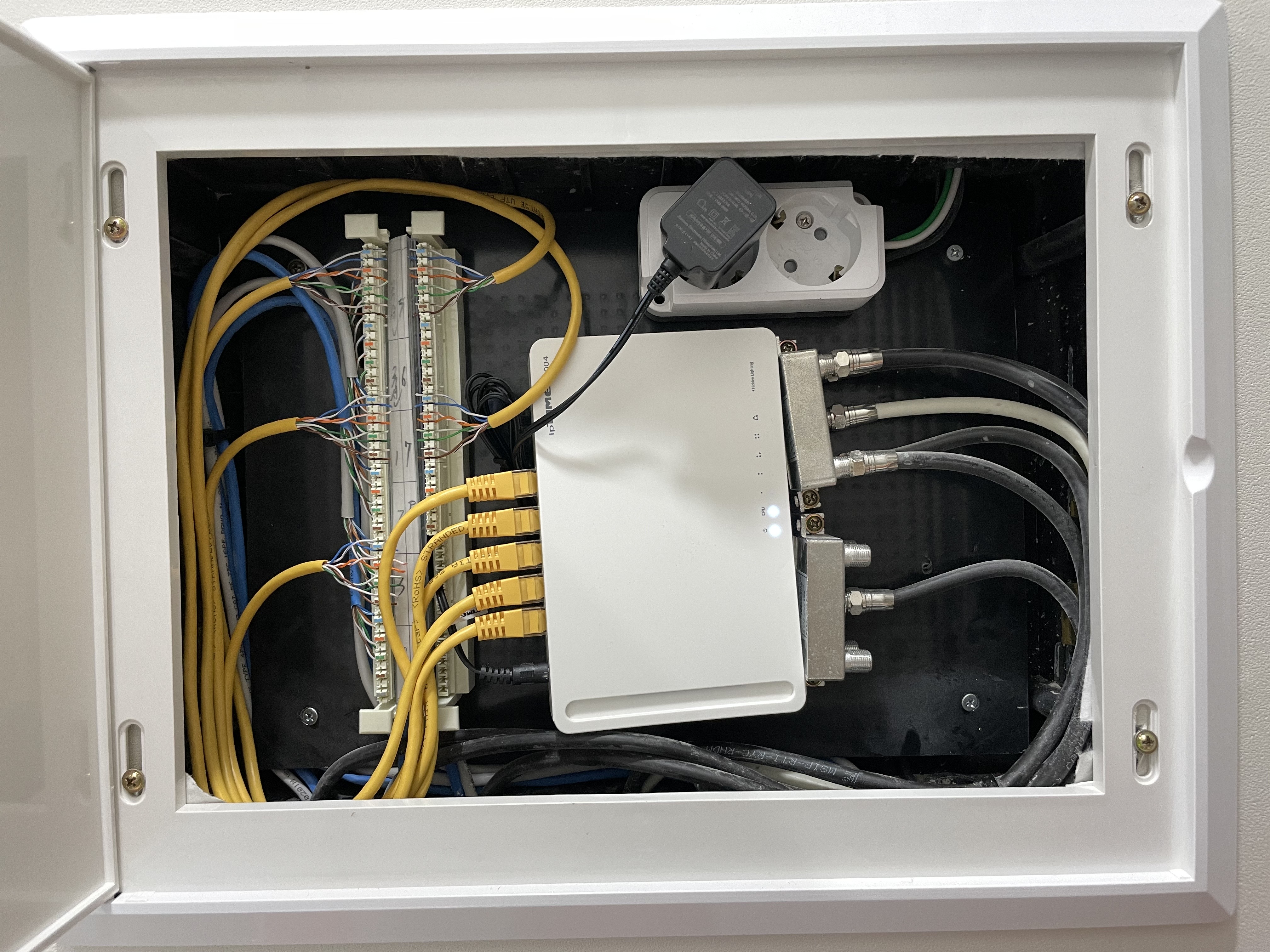

이제 유선공유기를 설치하고 전원을 넣어 준다.
이제 통신함 내부 작업은 완료되었다. 작업이 잘못된 것이 아니라면 다시 열 필요는 없다.
각 방 유무선공유기 설치
Wi-Fi 신호가 잘 수신되어야 하고 PC나 네트워크 장비가 설치되어야 할 방에 유무선공유기를 설치한다.

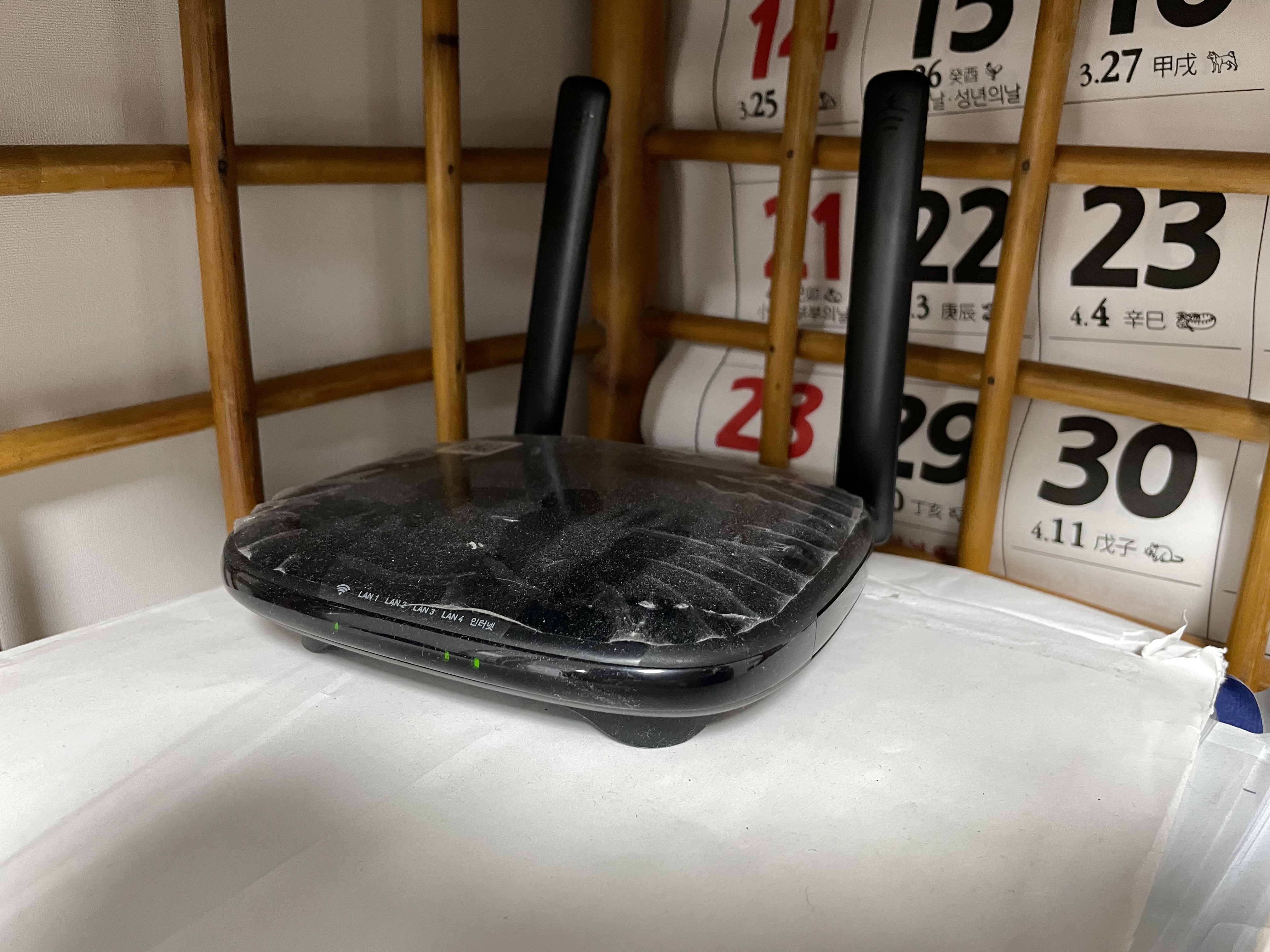

KT에서 계속 임대하고 있던 KT Giga Wave 2 공유기를 제거한 후 그 자리에 ipTIME AX3000M 공유기를 설치한다.
컴퓨터 방에 공유기를 교체(설치) 완료하였다. 최고급 사양의 유무선공유기는 아니지만 Wi-Fi 6를 지원하고, 기가비트를 지원하기에 추후 홈네트워크 구성시에 준수한 성능을 보여주는 ipTIME AX3000M으로 구매하였다. USB 3.1포트도 장착되어 있어 간이 NAS 또는, 가정용 프린터 연결도 가능한 확장성을 보여준다.
안방에는 공유기가 없었던 곳이기에 신규 설치한다.
안방에는 자리를 많이 차지하는 공유기를 설치할 수 없어 세로로 세워둘 수 있는 스타일의 AX2004를 구매하여 설치하였다.
- 메시 네트워크(Mesh Network)를 지원할 것
- 어두운 색상으로 TV 뒤에 숨겨두었을 때 눈에 잘 띄지 않을 것
- LED 인디케이터를 끄지 않아도 밝지 않아 취침에 방해되지 않을 것
- 협소한 공간에 설치할 수 있게끔 세로로 세울 수 있는 형태일 것
이 4가지를 지원하는 공유기 중 성능이 적당한 것으로 구매하였다. 해당 공간에서는 ioT 장비 몇 개(공기청정기, 가습기, 로봇청소기), 스마트폰 Wi-Fi 사용, Apple TV 시청(유선LAN 연결)이 대부분이라 고사양이 필요한 공간은 아니다.
하드웨어 준비는 끝
이로서 홈네트워크 및 메쉬 네트워크(Mesh Network)를 구축할 물리적, 하드웨어 준비는 모두 끝났다. 이제 PC에서 공유기 3대를 메쉬 네트워크로 연결해주는 단계만 남았다.
